F
УСТАНОВКА И ЭКСПЛУАТАЦИЯ
• Водоснабжение
• Моечные установки
• Подача воды под давлением
• Противопожарные установки
• Орошение
• Промышленность
• Циркуляция воды в системах климатизации
• Сельское хозяйство
Насос должен быть установлен в закрытом и защищенном от непогоды помещении.

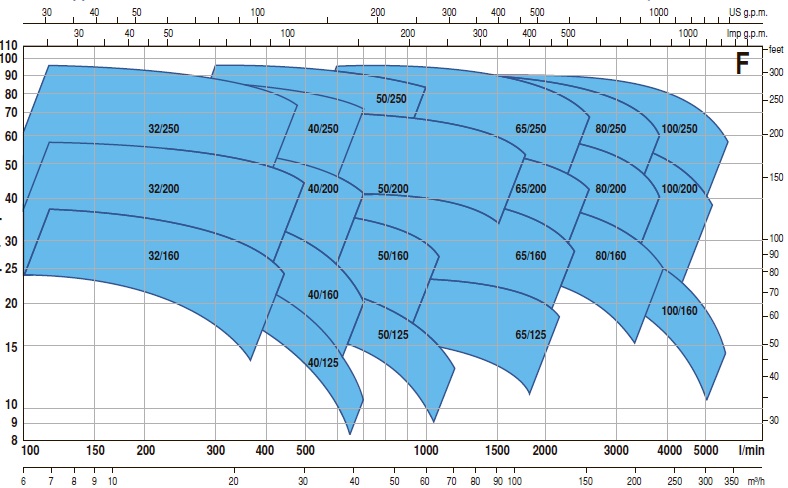

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Производительность до 6000 л/мин (360 м³/час)
Напор до 98 м
ОГРАНИЧЕНИЯ ИСПОЛЬЗОВАНИЯ
Манометрическая высота всасывания до 7 м
Температура жидкости от -10 °C до +90 °C
Температура окружающей среды от -10 °C до +40 °C
Максимальное рабочее давление 10 бар (PN10)
Непрерывная эксплуатация S1
КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
КОРПУС НАСОСА: Чугун с фланцевыми всасывающими и нагнетательными отверстиями
КРЫШКА НАСОСА: Чугун для F32/160, F32/200, F40/125, F40/160, F40/200, F50/125, F50/160, F65/125
КРЫШКА ДВИГАТЕЛЯ: Чугун для F32/250, F40/250, F50/200, F50/250, F65/160, F65/200, F65/250, F80/160, F80/200, F80/250, F100/160, F100/200, F100/250
РАБОЧЕЕ КОЛЕСО: Латунь для F32/160, F32/200, F40/125, F40/160, F40/200, F50/125, F50/160
Чугун для F32/250, F40/250, F50/200, F50/250, F65/125, F65/160, F65/200, F65/250, F80/160, F80/200, F80/250, F100/160, F100/200, F100/250
ВЕДУЩИЙ ВАЛ: Нержавеющая сталь AISI 431
МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ: FN-20, FN-24, FN-32NU, FN-38,
FN-40NU, FH-45NU Графит - Керамика - NBR
ЭЛЕКТРОДВИГАТЕЛЬ: Fm: однофазный 230 В - 50 Гц с тепловой защитой, встроенной в обмотку.
F: трехфазный 230/400 В - 50 Гц до 4,0 кВт 400/690 В - 50 Гц от 5,5 до 75 кВт
Электронасосы с трехфазным двигателем имеют высокую эффективность класса IE3 (IEC 60034-30-1))
ИСПОЛНЕНИЕ И ПРАВИЛА БЕЗОПАСНОСТИ
Размер корпуса насоса соответствует EN 733
Регламенту ЕС № 547/2012
СЕРТИФИКАЦИЯ
EN 60335-1
IEC 60335-1
CEI 61-150
EN 60034-1
IEC 60034-1
CEI 2-3
Международное сертификационное общество Det Norske Veritas (DNV)
ISO 9001: КАЧЕСТВО
ISO 14001: ЭКОЛОГИЯ И БЕЗОПАСНОСТЬ
| ТИП 380V | кВт | ЛС | ▲ | Q л/мин | H метры |
| F 32/160C | 1.5 | 2 | IE3 | 100 ÷ 350 | 24 ÷ 14 |
| F 32/160B | 2.2 | 3 | 100 ÷ 400 | 30 ÷ 17 | |
| F 32/160A | 3 | 4 | 100 ÷ 450 | 37 ÷ 24 | |
| F 32/200C | 4 | 5.5 | IE3 | 100 ÷ 450 | 44 ÷ 31.5 |
| F 32/200B | 5.5 | 7.5 | 100 ÷ 500 | 51 ÷ 36 | |
| F 32/200A | 7.5 | 10 | 100 ÷ 500 | 57 ÷ 44 | |
| F 32/200BH | 3 | 4 | IE3 | 100 ÷ 300 | 45 ÷ 37 |
| F 32/200AH | 4 | 5.5 | 100 ÷ 320 | 55 ÷ 44 | |
| F 32/250C | 9.2 | 12.5 | IE3 | 100 ÷ 400 | 75 ÷ 55 |
| F 32/250B | 11 | 15 | 100 ÷ 450 | 87 ÷ 62 | |
| F 32/250A | 15 | 20 | 100 ÷ 480 | 97 ÷ 70 | |
| F 40/125C | 1.1 | 1.5 | IE2 | 100 ÷ 550 | 16 ÷ 6 |
| F 40/125B | 1.5 | 2 | IE3 | 100 ÷ 600 | 20.5 ÷ 9 |
| F 40/125A | 2.2 | 3 | 100 ÷ 700 | 26 ÷ 10 | |
| F 40/160C | 2.2 | 3 | IE3 | 100 ÷ 600 | 27 ÷ 14 |
| F 40/160B | 3 | 4 | 100 ÷ 600 | 32 ÷ 20 | |
| F 40/160A | 4 | 5.5 | 100 ÷ 700 | 38 ÷ 20 | |
| F 40/200B | 5.5 | 7.5 | IE3 | 100 ÷ 700 | 47 ÷ 28 |
| F 40/200A | 7.5 | 10 | 100 ÷ 700 | 55 ÷ 41 | |
| F 40/250C | 9.2 | 12.5 | IE3 | 100 ÷ 700 | 64 ÷ 47 |
| F 40/250B | 11 | 15 | 100 ÷ 700 | 71 ÷ 55 | |
| F 40/250A | 15 | 20 | 100 ÷ 700 | 88 ÷ 72 | |
| F 50/125C | 2.2 | 3 | IE3 | 300 ÷ 1200 | 17.5 ÷ 6 |
| F 50/125B | 3 | 4 | 300 ÷ 1200 | 20.7 ÷ 9 | |
| F 50/125A | 4 | 5.5 | 300 ÷ 1200 | 23.5 ÷ 13 | |
| F 50/160C | 4 | 5.5 | IE3 | 300 ÷ 1000 | 27 ÷ 16 |
| F 50/160B | 5.5 | 7.5 | 300 ÷ 1100 | 32 ÷ 21 | |
| F 50/160A | 7.5 | 10 | 300 ÷ 1100 | 37 ÷ 27 | |
| F 50/200C | 11 | 15 | IE3 | 400 ÷ 1700 | 44 ÷ 30 |
| F 50/200B | 15 | 20 | 400 ÷ 1700 | 52 ÷ 38 | |
| F 50/200A | 18.5 | 25 | 400 ÷ 1800 | 61 ÷ 45 | |
| F 50/200AR | 22 | 30 | 400 ÷ 1800 | 69 ÷ 53 | |
| F 50/250D | 9.2 | 12.5 | IE3 | 300 ÷ 900 | 51 ÷ 32 |
| F 50/250C | 11 | 15 | 300 ÷ 900 | 59 ÷ 42 | |
| F 50/250B | 15 | 20 | 300 ÷ 1000 | 72 ÷ 59 | |
| F 50/250A | 18.5 | 25 | 300 ÷ 1000 | 85 ÷ 73 | |
| F 50/250AR | 22 | 30 | 300 ÷ 1000 | 95 ÷ 83 | |
| F 65/125C | 4 | 5.5 | IE3 | 600 ÷ 1800 | 16 ÷ 11 |
| F 65/125B | 5.5 | 7.5 | 600 ÷ 2000 | 18 ÷ 13 | |
| F 65/125A | 7.5 | 10 | 600 ÷ 2200 | 23 ÷ 18 | |
| F 65/160C | 9.2 | 12.5 | IE3 | 600 ÷ 2200 | 32 ÷ 22 |
| F 65/160B | 11 | 15 | 600 ÷ 2400 | 36.5 ÷ 23 | |
| F 65/160A | 15 | 20 | 600 ÷ 2400 | 40.5 ÷ 28 | |
| F 65/200B | 15 | 20 | IE3 | 200 ÷ 2400 | 44 ÷ 30.5 |
| F 65/200A | 18.5 | 25 | 200 ÷ 2500 | 50 ÷ 36.5 | |
| F 65/200AR | 22 | 30 | 200 ÷ 2600 | 57 ÷ 42 | |
| F 65/250C | 30 | 40 | IE3 | 400 ÷ 2350 | 76 ÷ 53 |
| F 65/250B | 37 | 50 | 400 ÷ 2500 | 87 ÷ 62 | |
| F 65/250A | 45 | 60 | 400 ÷ 2600 | 95 ÷ 68 | |
| F 80/160D | 11 | 15 | IE3 | 500 ÷ 4000 | 25 ÷ 10 |
| F 80/160C | 15 | 20 | 500 ÷ 4000 | 30 ÷ 15 | |
| F 80/160B | 18.5 | 25 | 500 ÷ 4000 | 35 ÷ 20 | |
| F 80/160A | 22 | 30 | 500 ÷ 4000 | 40 ÷ 25 | |
| F 80/200 В | 30 | 40 | IE3 | 500 ÷ 3650 | 56 ÷ 34.5 |
| F 80/200A | 37 | 50 | 500 ÷ 3900 | 62 ÷ 40 | |
| F 80/250B | 45 | 60 | IE3 | 600 ÷ 3600 | 77 ÷ 54 |
| F 80/250A | 55 | 75 | 600 ÷ 3900 | 88.5 ÷ 60 | |
| F 100/160C-N | 15 | 20 | IE3 | 1000 ÷ 5000 | 28.5 ÷ 11 |
| F 100/160B-N | 18.5 | 25 | 1000 ÷ 5500 | 32.5 ÷ 11 | |
| F 100/160A-N | 22 | 30 | 1000 ÷ 6000 | 37 ÷ 13 | |
| F 100/200C | 30 | 40 | IE3 | 833 ÷ 4650 | 51 ÷ 28 |
| F 100/200B | 37 | 50 | 833 ÷ 4900 | 57 ÷ 33 | |
| F 100/200A | 45 | 60 | 833 ÷ 5250 | 63 ÷ 38 | |
| F 100/250B | 55 | 75 | IE3 | 800 ÷ 5150 | 75 ÷ 48 |
| F 100/250A | 75 | 100 | 800 ÷ 5750 | 89 ÷ 58 |
